粘度の品質管理及び重合プロセスの工程管理において計測・制御が可能

【製品概要】

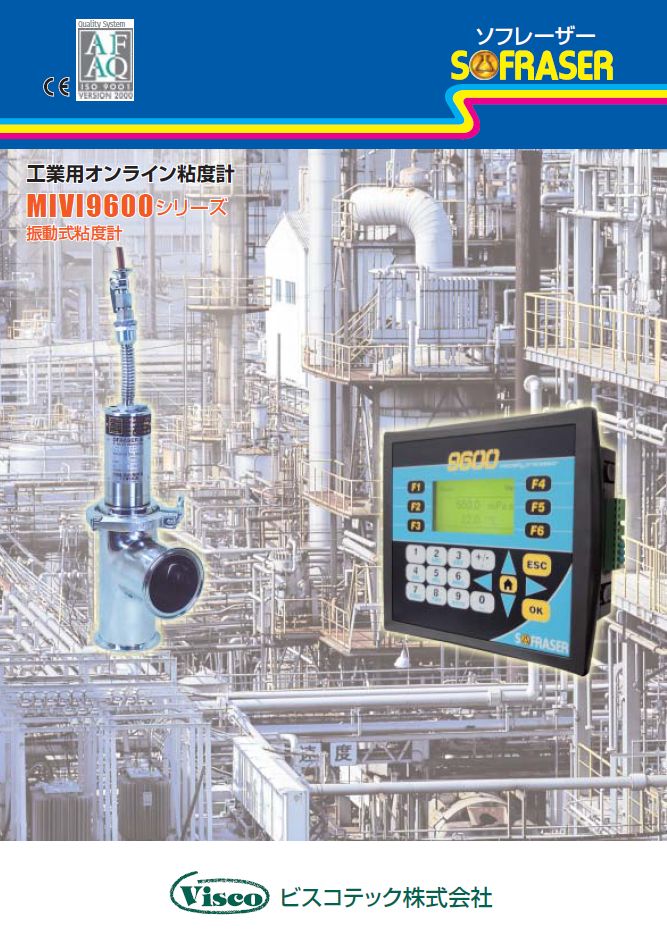

MIVI9601は高い再現性・堅牢性・洗浄性を備えたプロセス用振動式粘度計です。
パイプライン・反応槽・重合槽等に直接センサーを設置し24時間連続的に
粘度・温度・温度換算粘度等を計測いたします。


【測定原理】

ソフレーザー社ミビはシンプルなメカニズムの振動式です。粘度測定センサーは、細い棒状でバイブレーターにより一定振動数で振動しています。この振動棒を液体中に入れますと粘度により振幅が減衰します。この減衰度をディテクターにより検出し、電気的信号に変換させ、粘度指示ディスプレー及びレコーダーに信号を出力いたします。温度センサーは、Pt100で粘度測定センサーのすぐ近くに設けてあり、その出力は粘度と同様にコントロールユニットにデジタル表示及びレコーダー用に信号出力を出します。

特徴

  • コントロ-ルユニットが小さなモジュールで設置が省スペース
  • 洗浄性に優れた振動式粘度計です。
  • 重合反応槽に攪拌中に連続的にご使用が出来ます。
  • 摩耗部分が全く有りません。堅牢性に優れ、振動・厳しい温度変化等の環境下で安心してご使用できます。
  • 粘度測定範囲は,0~100mPa.sから0~1x106mPa.sの範囲で自由に指定できます。(1mPa.s=1cP)
  • センサー部は,完全溶接一体型でシールされ,高温、高圧、高粘度スラリー液でもご使用ができます。
  • 小型・軽量(3kg)です。取り付けスペースは,極めて小さくて済み流体のヘッドロスは最小です。
  • オプションで接液部をテフロンコート又は電解研磨することにより耐薬品性又は洗浄性をアップすることができます。
  • 危険区域で300℃・15MP(150bar)の厳しい条件下で使用できる防爆仕様センサーも供給できます。

仕様

■センサーユニット
粘度測定範囲 1~1,000,000mPa.sの範囲内で任意に選択いただけます。
測温センサー Pt100(200℃MAX)
使用温度範囲 200℃(オプション:300℃(*1))
使用圧力範囲 60kg/cm2(オプション:150kg/cm2)
材質 SUS316L
重量 約3kg
オプション 防爆仕様 耐圧防爆(国内労検番号取得済み)
接液部表面処理 電解研磨(鏡面仕上)、テフロンコーティング、ハステロイB2・C276
■コントロールユニット
使用温度範囲 0~45℃
粘度・温度指示器 8桁(0~9999)
表示機能 粘度値、基準温度換算粘度、密度補正粘度(*2)、温度
出力信号 DC4-20mA, RS232C (オプション:RS485)
警報接点 上下限4点(粘度・温度換算粘度・温度)
粘度再現性・温度精度 ±0.5%(フルスケール)
電源容量 24VDC(300mA)7.2W
*1:測温センサーPt100は付属できません。
*2:別途密度計から入力信号値が必要となります。

応用例

  • 化粧品・洗剤・歯磨き等の製造工程管理
  • ポリマー・樹脂等の重合・反応の製造工程管理
  • セメント・石炭スラリー等の品質管理
  • 磁性剤塗料・ペイント・接着剤・コーキング剤等の製造工程管理
  • ケチャップ・ガム・チョコレート・ソース等食品の製造工程管理
  • 紙・フィルム等のインク・コーティング液の製造工程管理
  • 食品添加物・医薬品等の製造工程管理
  • 石油精製・オイル・アスファルトの製造工程管理
  • 重油燃焼ボイラーの重油粘度コントロール
  • 特殊液(強酸性液等)の製造工程管理
