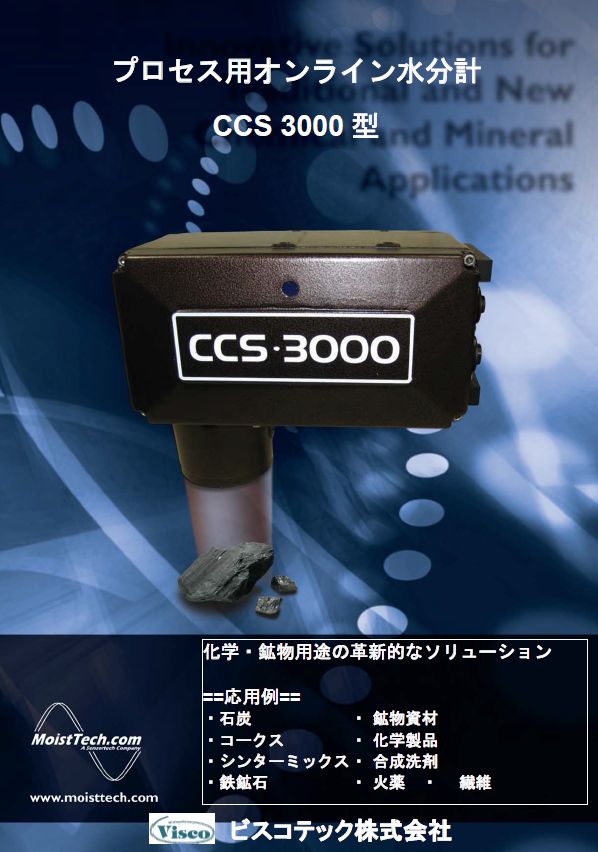

化学・鉱物用途の革新的なソリューション

【製品概要】

水などの分子結合は特定の周波数で照射されたエネルギーに影響を受けます。 CCS は、順方向光反射(FOR)式の最適化された光学設計を用いて、 特別に設計されたエネルギー源から製品に向かって一秒当たり7000 回の超高速エネルギーパルスを放射します。 これはCE(コリメートされたエネルギー)ビームとして分析計の中心にある検出システムに戻されます。 この独自技術はFOR-CE 技術の名称で知られています。 次にセンサー内のコンピューターベースのコアメモリが、単一モードフィールドと相互作用する任意分子モデルのための量子ダイナミクスの数値的厳密計算を行います。 また、振幅と位相が変化させるダイナミクスを理解するため、分子/エネルギー・マトリクスの時間発展、および分子のエントロピーを計算します。 このようにして精確な水分量を計算することが可能となります。

【CSS3000 モデルの特徴】

・ 非接触
・ 高速測定
・ ポケットPC の利用が可能な新型ワイアレス技術
・ ユーザー・インターフェース搭載
・ 操作性に優れた日本語表示
・ 処理能力が25倍
・ 16 ビットデータ変換と処理
・ 表面実装技術
・ 用途に合わせた多波長フィルターの選択択が可能
・ 不揮発性のデータストレージ使用(Flash TM)
・ ノイズフリーの信号を実現する最新のデジタルフィルター
・ 照明や人工光の影響を受け難い
・ エネルギー消費が非常に少ない
・ 全ての重要な構成要素を監視するデジタル診断機能
・ Ethernet 出力を標準装備

安全性の高い技術
弊社の高い技術により、現場認証試験やコストのかかる耐久性試験が不要です
高速計測
MoistTech の市場最速を誇る測定システムにより、プロセスをはるかに効果的に、競合各社の10 倍以上の速度で監視・制御することが可能になります
製品の品質改善
製品の品質管理及び製品管理幅外の対策に、スピーディな製造ラインの対応が可能となります
出来高の改善
製造工程の最適な監視を実現します
最適な計測管理で規格外製品が減少
製造ラインの立ち上がり時間を最小限に抑えることで、規格内製品を増加させます。
エネルギー使用の低減
乾燥工程をしっかり管理することでエネルギーコストを低減します。
製造ラインの統合
複数のセンサーをプラントのプロセスコンピューターと通信させることが可能で、リアルタイム測定・制御を行うことが可能になります。

仕様

技術仕様
測定範囲と精度 水分範囲:0~95%
精度:±0.1~0.01%
再現性 測定値の±0.1%
製品により異なる
校正 工場出荷前に校正済み
定期再校正は不要
応答時間 0.01~1000 秒
運転温度 0~50℃
(華氏32~122)
高温タイプもございます。
保管温度 -20~70℃ 但し、結露しないこと
(華氏-4~158)
センサー/試料間の距離 10~35 cm(4~14 インチ)
サンプリング寸法 試料測定用ビーム直径が
約 25 mm(1 インチ)
センサー構造 IP65 (NEMA 4)規格に対応する
鋳造アルミニウム筺体
寸法 31 cm×18 cm×16 cm(12.1 インチ×7.1 インチ×6.4 インチ)
取り付け金具とエアパージチューブを除いた寸法
重量 7 kg(15.5 ポンド)
出力信号 4~20mA 分離アナログ出力(3出力)
Ethernet 通信、各種LAN(オプション)、
IR 通信回線(Palm などPDA を経由)
ローカルエリア・ネットワーク Ethernet、DeviceNet、Profibus、ProfinNet
プロトコル Modbus、Canbus、Fieldbus、TCP/IP
信頼性 保証期間 : 1 年間
光源ランプ、モーター寿命:MTBF(平均故障間隔)20 年
操作インターフェース仕様
安全/環境基準 FCC クラスB およびCE
マーキング準拠
BSMI 準拠
筺体は IP65/NEMA4 適合
運転温度:0~50℃
貯蔵温度:-20℃~60℃
湿度:10~95@40℃
タッチスクリーン 構造:強化ガラス
解像度:連続
ソ フ ト ウ ェ ア・ドライバー:
Windows CE
スクリーン STN カラー液晶
サイズ:145 mm(対角)
解像度:320×240(QVGA)
OS Windows CE
電源 AC85~250V、50/60Hz
@20W
最大寸法 282(W)×170(H)×96(D)
[mm]
I/O ポート RJ-45 Ethernet ポート(1 個、センサー接続用、最大100m)
RS232/RS485 シリアルポート(2 個)
PS/2 ポート(2 個、キーボード
およびマウス用)
USB 2.0 ポート(1 個)
