近赤外線テクノロジー。
水分・多成分・厚み・塗工量測定システム

【製品概要】

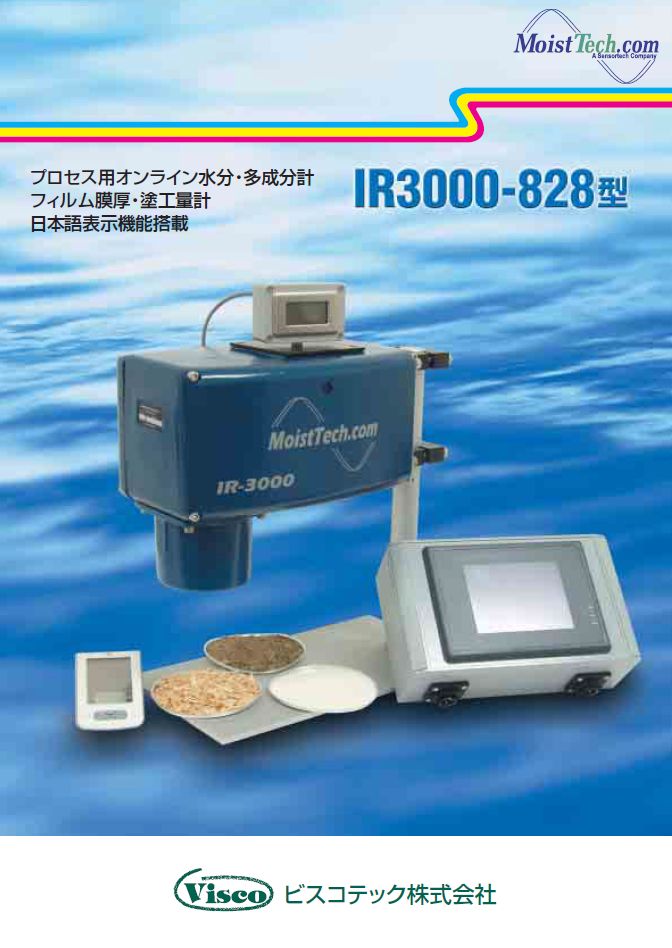

IR3000はオンライン近赤外線水分計です。
独自のツインビーム方式を採用することでセンサー内部の温度が変化しても安定した指示値が得られます。日本語表示機能搭載により取扱性に優れています。
粉体・紙・フィルム等の水分をオンラインで高感度に測定いただけます。
また日本語表示ROMを搭載しているため操作性に優れ、Ethernet端子にてパソコンとの接続が容易です。
MoistTecは近赤外テクノロジーを使ったプロセス用水分計のパイオニアです。25年以上に渡る経験を多様な計測に応用してきました。MoistTecの水分計は世界中で10,000台 以上のユーザーに高い評価を頂いています。MoistTecは顧客のサンプルの分析と他の測定器との相関性のデーター収集にも最大の協力をお約束いたします。また、特殊サンプルの最適なフィルターの波長を分析し、最適なシステムでの提供を致します。MoistTecの高度な技術は厳しい環境下でも安定したデーターを提供致します。828型は、スタンドアロン・タイプで使用ができ、出力信号は、PC、液晶ディスプレー、PDA、カラー液晶タッチパネル式ディスプレー等をご用意しています。

【測定理論】


水分(O-H)及び有機成分(C-H)は特定な波長の近赤外線光を吸収する性質があります。物質の含水分量に比例して近赤外光が吸収されます。また、水分(O-H)及び有機成分(C-H)は近赤外線領域にてその分子特有の吸収波長帯を示し、特定な波長光で結合タイプを定義することも可能です。その吸収帯の波長と吸収量を定量化することにより、その分子成分の含有量を定量化することができます。クワドラビームは、独自のフィルターの波長ほ光学技術により、非破壊・非接触で分子量及び分子量の計測処理も可能です。水分の他脂肪、蛋白、油分、香辛料、有機溶剤、添加物等 最大三項目迄



同時複数の測定が可能です。



【測定原理】


ダブル・ビームシステムはクオーツ・ハロゲンランプ より内部光線と外部光線の2つのビームに分け、精密レンズと特定峡帯域フィルターを通し、正確な波長光ビームを照射させます。外部光線はモーターで高速回転された特定峡帯域フィルターを通過させた正確な波長光ビームをさらに2つの精密レンズを通し、被測定物に照射させます。照射されたビーム光は被測定物の水分及び他の成分の含有量により、各波長で吸収され、ワイドな大型集光ミラーでで反射光を高感度で検出されます。このダブルビームは近赤外の欠点であるセンサー内部の温度変化によるゼロ点のドリフトを最適に補償することが出来、一年を通して安定したデーターと高い信頼性が得られます。



また、照射ビーム光には水分に影響を受けない波長の参照光を2つ同時に照射させ、最適な設定を行うことにより測定距離・色による変化の外乱の影響を受け難くさせ、測定データーの信頼性を高め安定したデーターが得られます。



仕様

水分測定範囲 0~95wt%
測定精度 0.1%(フルスケール)
測定項目
  • O-H基・・・・・・・・・・水分、アルコール 他
  • N-H基・・・・・・・・・・蛋白、アンモニア、アミン他
  • C-H基・・・・・・・・・・・油分、脂肪、粘着剤、溶剤 他
  • 上記を元に塗工量及びフィルム等の厚み測定等の応用
使用温度範囲 0~50℃(オプション:高温仕様有)
特徴 1.ダブルビームによりセンサー内部の温度変化によるゼロ点のドリフトが発生しない。
2.特定峡帯域フィルターと精密レンズにより高い測定精度が得られる
3.光源ランプは平均20年保証の長寿命(当社比4倍の寿命)保証
4.大型集光ミラー及び高分解能センサーにより低反射率の黒いサンプルでの測定が可能
5.高速フィルター回転により高速度対応のモーターで20年保証の長寿命
6.新デジタルプロセッサーにより高速な処理技術(当社比約25倍)と外部からのノイズにも強い
7.日本語表示ROM 搭載により操作性に優れている
8.最新のBlue Eye 技術によるPDAを利用可能
9.RS485、Ethernet出力装備によるパソコンに接続が容易にできる
10.ユーザーのアプリケーションに応じた最適な波長フィルターを納入できる
11.設定メモリーは、ノン・バッテリーのフラシュ・メモリーを採用
信号出力 DC4-20mA,RS485,Ethernet,他
電源 85-250VAC,50/60Hz,25W
オプション -防爆仕様(耐圧防爆・エアーパージ)
-高温仕様用クーリングユニット
-オートサンプルリングユニット
-高速ゲートシステム
-トラバースフレーム
応用例 食品・・・・・・・・・ビスケット、コーヒー、スナック菓子、ペットフード、ポテトフレーク、ココア、小麦粉、穀物、粉ミル       ク、チョコレート、ナッツ、片栗粉、フィシュミール
木材・・・・・・・・・紙、木くず、ハードボード、フレークボード、MDFボード、OSB、ラミネート
たばこ・・・・・・・各種
化学品・・・・・・・合成樹脂、パウダー、火薬、粉ゴム、石鹸、フィルム、洗剤、
ロール・・・・・・・クラフトペーパー、ラベル、フィルム、NCRペーパー、ラミネート、ホイル、粘着剤、ダンボール 等
鉱物・・・・・・・・・白墨、セラミックパウダー、砂、水晶砂、セメント、カレット、粘土、石炭
その他・・・・・・・製薬、(粉末、タブレット)砂糖、肥料、ゼラチン、繊維織物、古紙、スラッジ 他
ソフトウェア 水分計モニター用ソフトウェアはDos/Vパソコン上のWindowsにインストールして簡単にご利用できる操作性にすぐれたデーター収集用ソフトウェアです。パソコン1台で最大250台迄接続管理が可能です。
IR3000-828型ではRS485、232C、又はEthernet、のケーブルで複数台のセンサーユニットの接続も一般市販品のHUBにて簡単に接続ができます。センサーでの測定状況及びアラーム警報も可能です。又、センサー異常時にもリアルタイムで監視ができます。オプションのソフトウェア上で、ゼロ点設定、スパン設定、参照光変更、フィル名変更、検量線のプログラム入力等他全ての設定変更入力が簡単に行えます。最新WindowsXPのソフトウェアに対応しています。
